Opis

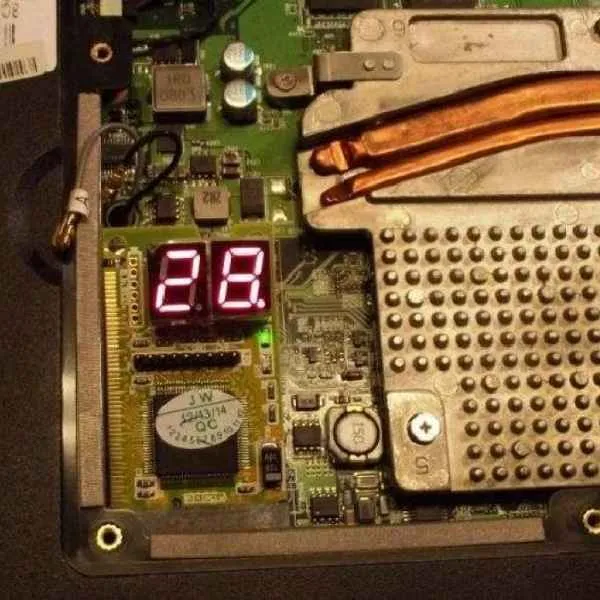

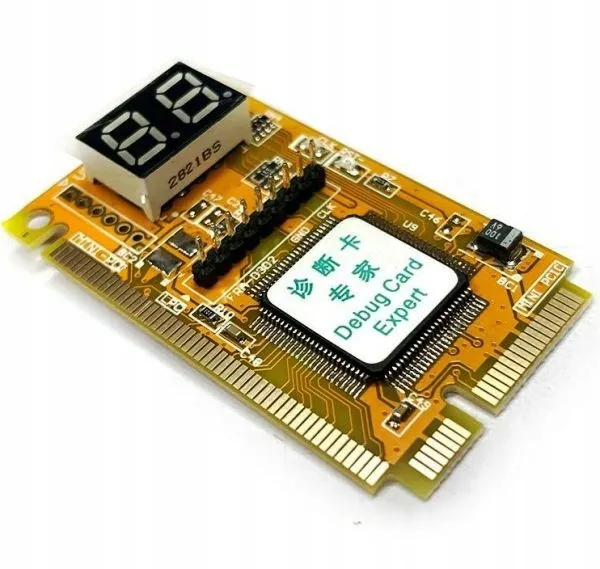

Karta diagnostyczna POST miniPCI / LPC do laptopów to szybkie i proste w użyciu narzędzie do diagnozy płyt głównych notebooków. Wpinana w złącze mini PCI lub przez LPC pozwala odczytać kody POST BIOS na czytelnym, dwucyfrowym wyświetlaczu LED (HEX). Zestaw diod statusowych (m.in. RESET, CLK) wskazuje obecność kluczowych sygnałów i napięć, dzięki czemu nawet bez obrazu szybko zawężasz źródło usterki. Idealna dla serwisów laptopów, techników i hobbystów, którzy cenią powtarzalną, mierzalną diagnostykę i oszczędność czasu.
🛠️ Najważniejsze korzyści
- Przyspieszysz diagnozę – 2-cyfrowy LED natychmiast pokazuje kod POST, więc szybko lokalizujesz etap, na którym zatrzymuje się start.
- Ograniczysz koszty – precyzyjna identyfikacja obszaru usterki (płyta, RAM, CPU, GPU) zmniejsza liczbę zbędnych podmian.
- Zwiększysz skuteczność – diody RESET/CLK i napięć potwierdzają, czy płyta „żyje”, co ułatwia dalsze pomiary.
- Diagnozujesz bez obrazu – kody POST odczytasz nawet przy braku sygnału na matrycy/HDMI.
- Uprościsz procedurę serwisową – plug & read: wpinasz, uruchamiasz, odczytujesz i porównujesz z tabelą kodów.
💼 Zastosowania w praktyce
- Brak startu laptopa – sprawdzasz, czy BIOS przechodzi kolejne etapy POST i na jakim kodzie się zatrzymuje.
- Losowe restarty / zawieszanie – obserwujesz sekwencję POST i statusy napięć, by wykryć niestabilności.
- Brak obrazu po naprawach BGA lub wymianie płyty – weryfikujesz, czy platforma inicjuje się poprawnie.
- Kontrola po serwisie – szybki test po reflow/reballingu lub aktualizacji BIOS/EC.
🔍 Opis szczegółowy i specyfikacja
Karta POST miniPCI/LPC odczytuje kody Power-On Self Test zapisywane przez BIOS (porty 80h/84h) i prezentuje je na 2-cyfrowym wyświetlaczu LED (HEX). Dodatkowe diody diagnostyczne (m.in. RESET, CLK, linie zasilania) pozwalają w kilka sekund potwierdzić, czy płyta główna otrzymuje wymagane sygnały startowe.
| Cecha | Dlaczego to ważne | Korzyść dla użytkownika |
|---|---|---|
| Złącze mini PCI + wsparcie LPC | Kompatybilność z wieloma płytami laptopów | Jedna karta do różnych platform serwisowych |
| Wyświetlacz LED 2-cyfrowy (HEX) | Czytelny odczyt etapów POST | Szybko lokalizujesz punkt zatrzymania |
| Diody statusowe (RESET, CLK, zasilania) | Potwierdzają obecność kluczowych sygnałów | Łatwe odróżnienie usterki logicznej od zasilania |
| Obsługa portów 80h/84h | Standardowy zapis kodów BIOS | Wysoka zgodność między producentami BIOS |
| Działanie bez sterowników | Odczyt bezpośrednio z firmware/EC | Gotowe do pracy od razu po wpięciu |
W zestawie: karta diagnostyczna POST miniPCI/LPC. Do interpretacji użyj tabeli kodów POST dla BIOSu danego producenta (AMI/Award/Phoenix/UEFI).
🌟 Rekomendacje użytkowników
Serwisanci chwalą tę kartę za szybki odczyt kodów, czytelną sygnalizację i skrócenie czasu napraw, zwłaszcza w przypadkach braku obrazu lub losowych restartów.
❓ Najczęstsze pytania (FAQ)
- Czy karta działa bez obrazu? Tak. Kody POST odczytasz bez sygnału wideo – wskazania pojawiają się na LED. To przydatne, gdy uszkodzona jest grafika, matryca lub taśma LCD.
- Jak interpretować kody? Porównaj wynik z tabelą POST właściwą dla BIOSu (AMI/Award/Phoenix/UEFI). Zidentyfikujesz etap inicjalizacji i zawęzisz źródło usterki.
- Czy zadziała z każdym laptopem? Wymagane jest złącze mini PCI lub dostęp do LPC oraz BIOS zapisujący kody na port 80h/84h. Zależnie od platformy kompatybilność może się różnić.
- Czy wskaże problem RAM/CPU/GPU? Tak. Zatrzymanie POST na konkretnym kodzie sugeruje obszar: pamięć, procesor, kontroler grafiki lub firmware. To punkt wyjścia do dalszych testów.
- Czy potrzebne są sterowniki? Nie. Karta działa sprzętowo, niezależnie od systemu. Wpinasz, uruchamiasz laptop i odczytujesz kody POST oraz diodowe statusy.
🛒 Zamów teraz
Dodaj do koszyka, aby skrócić czas diagnozy i zwiększyć skuteczność napraw. Kup teraz i pracuj pewnie nawet przy braku obrazu!
